化處理工藝參數(shù)優(yōu)化方法多樣，可通過試驗研究游離酸度、總酸度、酸比等對磷化膜質量及反應時間的影響來優(yōu)化，如確定最優(yōu)電解磷化處理工藝參數(shù)，包括電解時間、磷化液總酸值、電解電流和溫度等，還能依托智能裝備研發(fā)經(jīng)驗，從工藝設計、參數(shù)優(yōu)化到廢水回用提供全鏈條解決方案，在最優(yōu)參數(shù)下生產磷化膜并進行后續(xù)處理，采用多種手段分析其性能，如用體式顯微鏡和掃描電鏡觀察表面形貌，通過極化曲線分析、鹽水浸泡、CuSO4點滴實驗分析涂層耐蝕性能等。

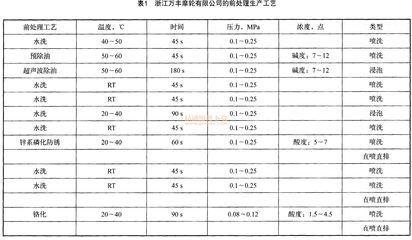

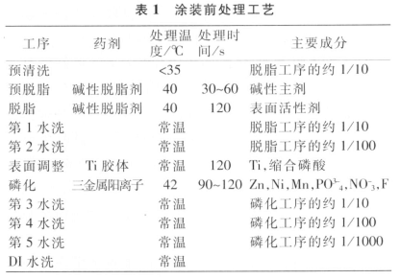

磷化處理工藝參數(shù)優(yōu)化方法

• 總酸度優(yōu)化
  • 總酸度是反映磷化液濃度的指標，總酸度過低會影響磷化效果。要優(yōu)化總酸度，需保持磷化液中成膜離子濃度在必要范圍內。這就需要定期檢測總酸度，根據(jù)檢測結果添加磷化液的原料來調整濃度，確?？偹岫忍幱诤线m水平，保障磷化反應順利進行。
• 游離酸度優(yōu)化
  • 游離酸度過高會導致不能成膜，容易出現(xiàn)黃銹；過低則磷化液穩(wěn)定性受威脅，產生額外殘渣。由于磷化液使用過程中游離酸度會緩慢升高，需要用堿中和調整。在調整時要緩慢加入堿液并充分攪拌，防止堿液局部過濃產生殘渣，避免出現(xiàn)越加堿游離酸度越高的現(xiàn)象。并且要結合總酸度一起考慮，不能單獨看待游離酸度的數(shù)值。
• 酸比優(yōu)化
  • 酸比是總酸度與游離酸度的比值，一般在5 - 30范圍內。酸比較小的配方，游離酸度高，成膜速度慢，磷化時間長，所需溫度高；酸比較大則成膜速度快，磷化時間短，所需溫度低。要優(yōu)化酸比，需要根據(jù)實際需求和磷化液配方確定合適的酸比范圍。例如，如果希望加快成膜速度、縮短磷化時間，可以適當提高酸比，但要注意在合理范圍內，避免對磷化質量產生負面影響。
• 溫度優(yōu)化
  • 不同的磷化液配方有不同的溫度范圍，溫度控制著磷化液中成膜離子濃度。溫度高，磷酸二氫鹽的離解度大，成膜離子濃度相應高。在優(yōu)化溫度時，可以根據(jù)酸比進行調整，如在降低溫度的同時提高酸比來達到成膜效果。生產單位確定配方后，要嚴格控制溫度，因為溫度過高會產生大量沉渣，使磷化液失去原有平衡；溫度過低，成膜離子濃度達不到濃度積，不能生成完整磷化膜。實際操作中，應盡量保持磷化液溫度變化較小，以減少沉渣、穩(wěn)定槽液和保證質量。
• 時間優(yōu)化
  • 各個配方都有規(guī)定的工藝時間。時間過短，成膜量不足，不能形成致密的磷化膜層；時間過長，結晶在已形成的膜上繼續(xù)生長，可能產生有疏松表面的粗厚膜。要優(yōu)化時間參數(shù)，需嚴格按照配方規(guī)定的時間進行操作，同時根據(jù)實際的磷化效果進行微調。例如，在初步確定的時間范圍內，通過抽樣檢查磷化膜的質量，如膜的致密性、厚度等，來確定最適合的磷化時間。

磷化液溫度控制技巧

磷化膜質量檢測標準

磷化處理常見問題及解決

磷化液配比調整實例
