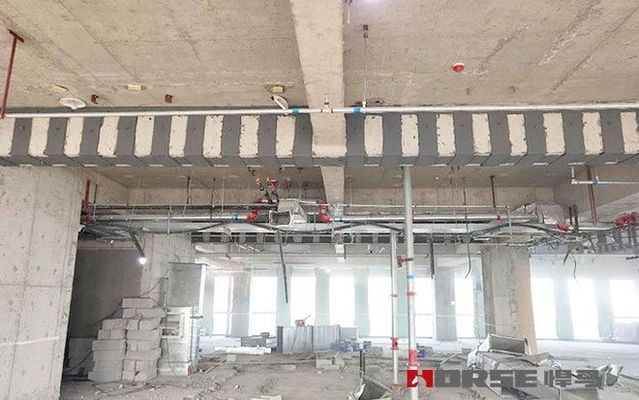

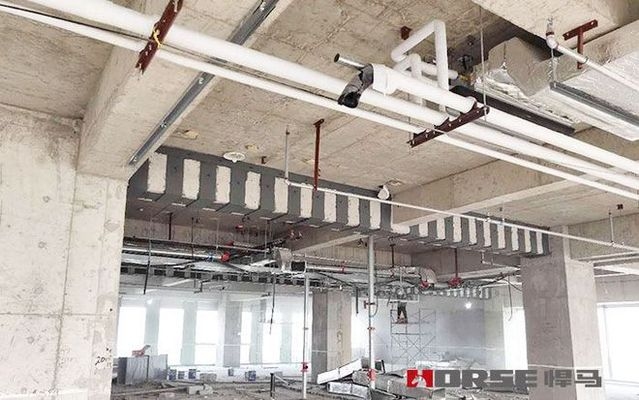

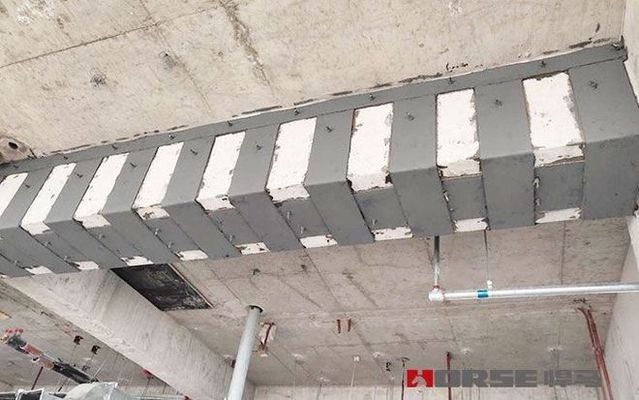

鋼加固適用于多種環(huán)境條件，但需滿足一定要求，適用于承受靜力作用的一般受彎及受拉構(gòu)件，環(huán)境溫度應(yīng)不超過60℃，相對濕度不大于70%，且無化學(xué)腐蝕的使用條件，否則應(yīng)采取有效防護(hù)措施，所用粘結(jié)劑需有充分試驗(yàn)依據(jù)且性能滿足使用要求，粘鋼加固是將鋼板采用高性能的環(huán)氧類粘接劑粘結(jié)于混凝土構(gòu)件的表面，使鋼板與混凝土形成統(tǒng)一的整體，

粘鋼加固適用環(huán)境條件

• 溫度方面
  • 一般情況下，使用環(huán)境溫度限制在5 - 60℃之間。當(dāng)環(huán)境溫度低于5℃時，基層溫度在5℃以下時使用粘鋼法需輔以升溫措施，加快固化；當(dāng)溫度超過60℃時，一般的粘鋼膠容易失去部分粘結(jié)性能，可能引起加固層的剝離、脫落等問題，不過如果使用耐高溫特殊粘鋼膠則可突破該限制。在施工時，環(huán)境溫度應(yīng)保持在5 - 35℃的范圍內(nèi)，同時粘貼部位混凝土表面溫度不超過35℃，以確保粘鋼膠在理想的溫度條件下固化。
• 濕度方面
  • 環(huán)境濕度不應(yīng)超過90%，并且相對濕度不大于70%為限（無化學(xué)腐蝕的使用條件下），過高的濕度可能影響粘合劑的性能。
• 混凝土表層含水率方面
  • 在施工前，粘貼部位混凝土表層的含水率不應(yīng)大于4%，過高的含水率可能減弱粘鋼膠粘結(jié)能力，從而影響結(jié)構(gòu)的強(qiáng)化效果。
• 構(gòu)件混凝土強(qiáng)度方面
  • 加固構(gòu)件的實(shí)測混凝土強(qiáng)度等級不得低于C15，且鋼板與混凝土的正拉黏結(jié)強(qiáng)度不得低于1.5牛每平方毫米。
• 化學(xué)腐蝕方面
  • 適用于無化學(xué)腐蝕的環(huán)境條件，如果存在化學(xué)腐蝕則應(yīng)采取有效的防護(hù)措施。如果處于特殊環(huán)境(如高溫高濕、介質(zhì)腐蝕和放射等)的混凝土結(jié)構(gòu)加固，除應(yīng)按我國現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定采取相應(yīng)的防護(hù)措施外，尚應(yīng)采用耐環(huán)境因素作用的結(jié)構(gòu)膠黏劑，并按專門的工藝要求進(jìn)行粘貼。

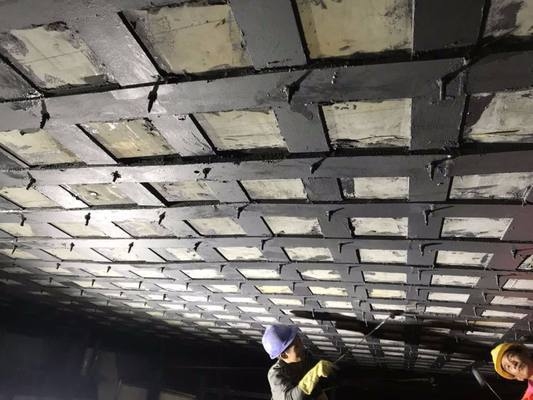

• 作業(yè)場地方面
  • 施工現(xiàn)場要求無粉塵，這是為了確保粘鋼膠和鋼板的粘貼表面清潔，以提高粘結(jié)的牢固度。施工現(xiàn)場要遠(yuǎn)離可能引起環(huán)境污染的因素，如日曬、雨淋以及化學(xué)介質(zhì)，因?yàn)檫@些因素可能對粘鋼膠的性能產(chǎn)生不利影響，從而降低加固的效果。

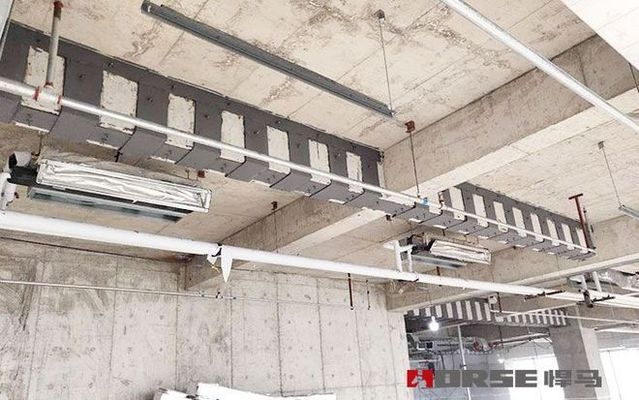

粘鋼加固在低溫下的處理方法

耐高溫粘鋼膠的性能特點(diǎn)

高濕度環(huán)境下加固材料選擇

化學(xué)腐蝕環(huán)境中加固防護(hù)措施
