剖面圖與平面圖的區別，解析剖面圖與平面圖的差異

05-105閱讀0評論揚州鋼結構設計公司

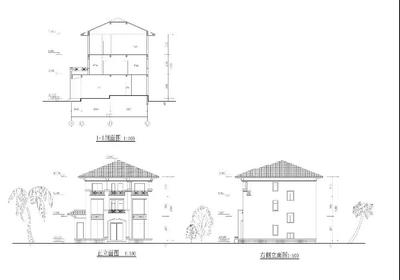

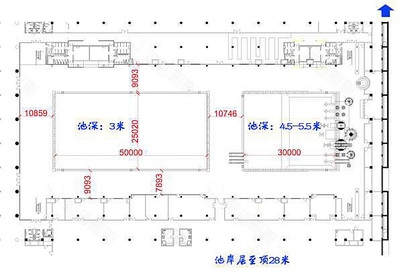

圖是房屋的水平全剖面圖，從上向下投影形成，主要反映新建建筑的平面形狀、房間的位置、大小、相互關系、墻體的位置、厚度、材料、柱的截面形狀與尺寸大小以及門窗的位置及類型等，用于施工放線、砌墻等；剖面圖則是假想用一個或多個垂直于外墻軸線的鉛垂剖切平面將房屋剖開后，移去靠近觀察者的部分，

剖面圖與平面圖的區別

剖面圖和平面圖是建筑設計和制圖中兩種重要的圖紙，它們各自有不同的用途和表現內容。以下是它們之間的主要區別：

特性	平面圖	剖面圖
視角	從上往下看，類似于鳥瞰圖	從某個方向（如從前到后或從左到右）看，展示物體的內部結構
內容	表達物體的平面布局，包括形狀尺寸、門和窗的位置等	展示物體被剖開后的內部構造，包括各部分的高度、空間組合利用情況等
繪制方法	假想通過物體的頂部水平剖開，將切面以下部分向下投影	假想用一個剖切平面將物體剖開，移去介于觀察者和剖切平面之間的部分，對剩余部分向投影面做正投影
應用	用于展示房屋的平面形狀大小、房間布置、墻體位置等	用于展示房屋的內部結構、各層情況、構件位置及相互關系等
