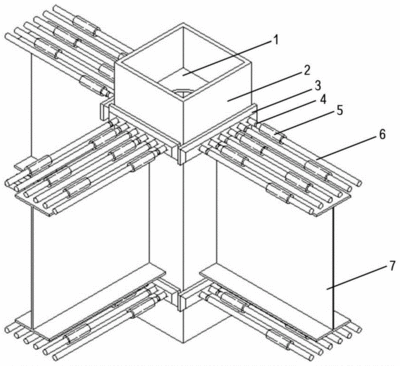

混凝土梁連接技術研究涵蓋多種創新節點與方法，如裝配式混凝土梁柱L型筋連接節點，設計含梁柱節點板等部件，試驗表明抗震性能良好；預制豎向構件與預制梯梁的新型雙鋼企口連接技術，由鋼托座、雙鋼企口和后澆混凝土組成，可應用于主次梁等連接；還有方鋼管柱與混凝土梁連接節點，在實際工程中探索處理方法；

一、新型鋼管混凝土疊合柱與混凝土梁連接節點技術

• 技術概述
  • 一種新型鋼管混凝土疊合柱與混凝土梁的連接節點技術，疊合柱預留有保護層且保護層厚度大于混凝土梁梁寬。疊合柱內部有鋼管，鋼管外壁固定有錨固組件用于與混凝土梁錨固。當混凝土梁與疊合柱相交時，混凝土梁可貫穿保護層或者端部錨固于保護層內。
• 技術優勢
  • 保證澆筑質量與工期：與常規連接方式相比，在鋼筋混凝土梁與疊合柱交匯處，混凝土梁直接貫穿疊合柱的保護層進行連接，取代了圈梁設置，減少施工工序和工作量，保證了澆筑質量且縮短工期并節省材料損耗。當混凝土梁端部正對疊合柱時，通過錨固組件將梁端部錨固在保護層內部，取代在鋼管上開孔的方式，減少開孔工序，保證鋼管內部混凝土澆筑質量，便于工人操作且避免對鋼管整體性破壞。
  • 增強結構性能：錨固組件包括連接板和栓釘，連接板一端固定在鋼管外壁，另一端插嵌在混凝土梁內；梁縱筋分上部縱筋和下部縱筋，當混凝土梁沿單方向水平穿入保護層且端部正對鋼管時，栓釘將梁縱筋靠近鋼管處與鋼管固定連接。在混凝土梁受彎矩作用時，梁縱筋承擔拉力防止梁破壞，連接板增強梁端部受力能力，提升梁的抗彎和抗剪強度，栓釘增強疊合柱和混凝土梁連接的牢固性。
  • 優化工序與結構整體性：當混凝土梁沿單方向水平貫穿保護層時，栓釘位于上部縱筋與下部縱筋之間，可簡化工序，使梁更流暢貫穿保護層，減少栓釘對梁的阻礙，保證疊合柱與混凝土梁之間的整體性。當混凝土梁端部正對鋼管時，上部縱筋靠近鋼管的端部為直角狀，便于栓釘固定。連接板靠近鋼管一端為圓弧狀且弧度與鋼管外壁弧度相同，增強連接板與鋼管外壁的接觸面積，加強固定后的穩定性。當疊合柱充當角部外框柱時，混凝土梁貫穿疊合柱兩個相鄰?fù)獗诘谋Ｗo(hù)層，栓釘位于上部縱筋與下部縱筋之間，滿足轉角需求，使連接更加穩定。

二、新型裝配式混凝土框架結構連接節點技術

• 研究背景與意義
  • 傳統建筑結構多為鋼筋混凝土框架結構，存在安裝慢、施工成本高、結構重量大等問題。裝配式混凝土框架結構應運而生，但裝配式混凝土框架結構連接節點的強度和穩定性成為重要問題。目前連接節點研究多集中在靜力學和動力學分析，對連接節點本身性能和連接性研究有待深入。本實驗研究目的是驗證一種新型裝配式混凝土框架結構連接節點的性能，探索其強度、剛度和穩定性，為裝配式混凝土結構設計提供理論和實驗基礎。
• 實驗設計與方法
  • 連接件選擇與樣本制作：選用新型混凝土連接件設計，與傳統異型鋼板連接方式對比，鋼板采用高強度低合金鋼制作，加工制作裝配式混凝土和鋼板制成不同結構樣本，涵蓋多方面測試需求。
  • 實驗設備準備：準備壓力加力傳感器、位移傳感器、數據采集系統等實驗設備。
  • 實驗過程與數據處理：進行靜態荷載實驗、沖擊荷載實驗、振動實驗等，收集處理實驗數據并統計分析，為確保數據可靠性和準確性，重復三次實驗并對比分析每次實驗數據。
• 實驗結論
  • 新型混凝土連接件結構設計合理，強度和穩定性較高。采用新型混凝土連接件的裝配式混凝土框架結構穩定性?xún)?yōu)異，該新型連接件性能優異可推廣應用。
