加固施工圖設計要點解析》一文，深入剖析了加固工程中施工圖設計的關鍵要素，文章指出，加固設計需精準評估原結構狀況，明確加固目標與需求，在設計過程中，要合理選擇加固材料與方法，確保其與原結構兼容且能有效提升結構性能，注重細節處理，如連接節點的設計，以保證加固體系的整體性與可靠性，還需考慮施工的可行性與便利性，使設計方案能夠順利實施。

一、結構評估相關要點

• 全面分析結構現狀
  • 首先要對建筑物或結構進行全面評估，包括結構的材料性能、構造形式、荷載情況等方面的評估，以此確定結構現有的強度、穩定性等狀況以及存在的問題。例如在樓板加固設計中，就需要先對原有樓板的結構進行這些方面的評估，從而為后續加固方案設計提供依據。
• 考慮結構類型特點
  • 不同結構類型（如鋼結構、混凝土結構等）在受力特性、可能出現的問題等方面有所不同。以鋼結構工程為例，隨著使用年限增長，可能因設計不合理、使用不當、環境因素等出現變形、開裂、腐蝕等問題，加固施工圖設計時需考慮這些結構類型相關的特點來制定合適的加固方案。

二、加固方案設計要點

• 依據評估結果確定方案

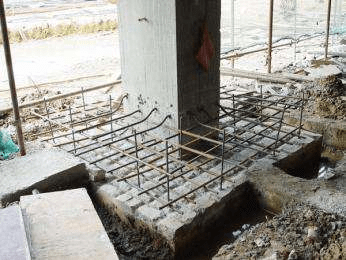

  • 根據結構評估的結果制定加固方案。方案內容可以包括增加結構的截面尺寸、增加支撐和連接件、加固結構節點、增加剪力墻等措施。例如在建筑設計加固中，依據結構評估結果選擇適當?shù)募庸滩牧?、加固方式和施工方法等制定加固設計方案。
• 滿足多種性能要求
  • 加固方案要以提高結構的抗震、抗風、抗震動、抗沖擊等能力為目的，確保結構的安全性和穩定性。像鋼結構工程加固方案中，增加鋼材可以提高承載能力，加裝隔震裝置可減小地震影響提高安全性能，加固節點可解決節點處問題等，從多方面滿足結構性能要求。

三、施工工藝設計要點

• 明確施工順序與方法

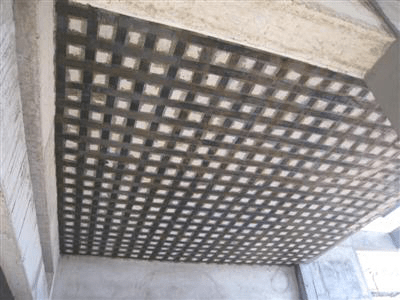

  • 在加固改造施工時，要確定合理的施工順序和方法。例如碳纖維加固的施工工藝流程通常包括施工準備、粘貼碳纖維布、固化等步驟，這些步驟需嚴格按照設計要求和施工規范進行，以確保加固效果。
• 合理選擇施工設備與工具
  • 根據加固工程的特點和要求，選擇合適的施工設備和工具。這有助于提高施工效率和質量，保證施工過程的順利進行。

四、材料選擇要點

• 適配加固方案
  • 根據加固方案選擇合適的材料進行加固。如常用的加固材料包括鋼材、混凝土、碳纖維等。在碳纖維加固施工圖中，會明確所使用的碳纖維布的類型、規格和性能參數等，確保所選材料與加固方案相匹配。
• 考慮材料性能與質量
  • 要考慮材料的性能（如強度、耐久性等）和質量是否符合加固工程的要求。只有高質量的材料才能保證加固后的結構滿足設計要求。

五、施工圖內容完整性要點

• 包含多種圖紙類型
  • 加固施工圖通常應包括多種詳細的圖紙，如平面圖、節點圖紙、剖面圖等。例如某工程的碳纖維梁柱結構加固設計CAD施工圖就包含了加固平面圖、梁頂粘碳纖維布與柱連接做法圖、1 - 1剖面圖等內容，這些圖紙?zhí)峁┝思庸坦こ痰娜嫘畔?，包括加固部位的具體做法、材料規格、施工要求等。
• 體現設計規范
  • 施工圖中應包含設計規范相關內容，這是確保加固工程安全性和可靠性的重要部分。例如某工程的碳纖維加固柱結構設計施工圖就包含了粘碳纖維加固設計說明、柱加固示意圖、柱碳纖維加固示意等體現設計規范的內容。
