鋼加固養(yǎng)護期間溫度控制至關重要，要確保環(huán)境溫度適宜，一般宜保持在常溫狀態(tài)，避免過高或過低溫度，溫度過高可能使結構過早固化產生應力，過低則影響固化速度與效果。，可通過遮陽、通風等措施調節(jié)現(xiàn)場溫度，若在炎熱天氣，需做好防曬，防止陽光直射導致局部溫度過高；寒冷時，可適當采取保暖措施，密切關注溫度變化，利用溫度計等工具實時監(jiān)測。

粘鋼加固養(yǎng)護期間的溫度控制技巧

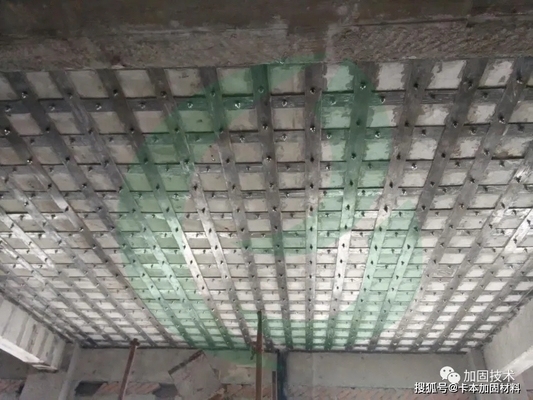

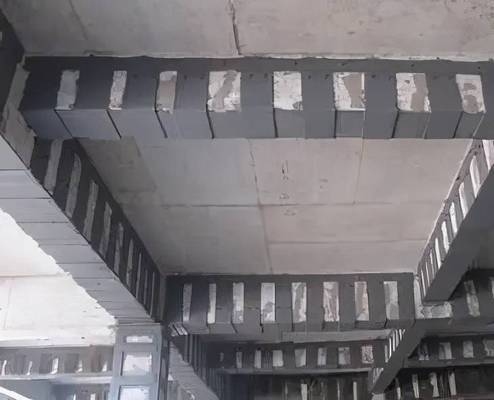

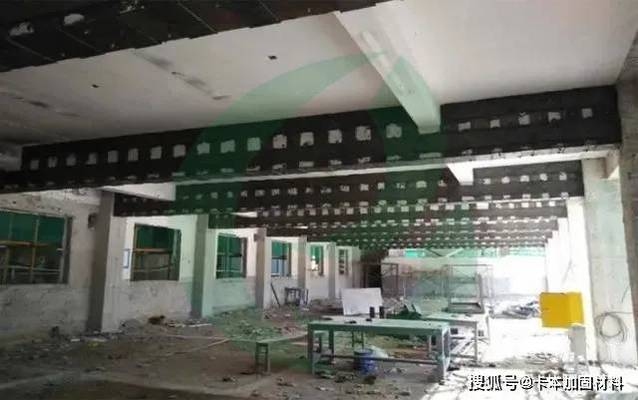

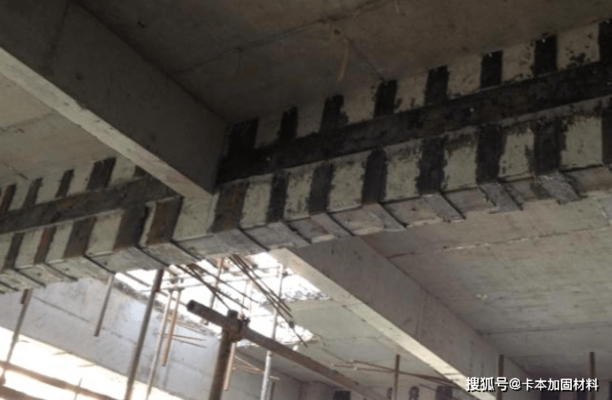

粘鋼加固是一種常見的結構強化方法，其施工環(huán)境對于工程質量至關重要。在養(yǎng)護期間，溫度控制是確保粘鋼膠固化效果和加固結構穩(wěn)定性的關鍵因素之一。以下是根據(jù)搜索結果總結的溫度控制技巧：

1. 合理配制膠水

在高溫環(huán)境下，可以采用手動攪拌代替電動攪拌，減少攪拌過程中膠體的放熱反應。每次加膠量不宜過多，配制好的膠水應盡快使用，避免材料大量堆積。使用粘鋼膠的時間最好控制在40分鐘內用完，避免一次性配置過多導致浪費。

2. 存放在陰涼干燥處

將鋼板及粘鋼膠存放在陰涼干燥處，禁止在陽光下曝曬。這樣可以減少攪拌過程中膠體的放熱反應，避免膠粘劑的流動。

3. 選擇合適時間施工

由于環(huán)氧樹脂本身對溫度比較敏感，建議避開一天中的高溫時間，選擇早晚環(huán)境溫度比較低的時間段進行施工。這樣可以避免施工溫度過高造成粘鋼膠粘度降低，施工過程中容易流淌。

4. 使用季節(jié)配方

不同季節(jié)有不同的配方粘鋼膠可供選擇。在高溫天氣時，應選擇適應夏季高溫天氣的粘鋼膠。這樣不僅施工更方便，膠水性能更穩(wěn)定，施工質量也能得到保證。

5. 選用好品質粘鋼膠

選擇觸變性、抗老化、耐酸、耐堿性能好的粘鋼膠。觸變性好的粘鋼膠在施工時不易流動，并且操作時間長，硬化過程收縮小。例如，SHB-C701粘鋼結構膠固化時間短，觸變性好，施工無流淌，并且操作簡單。

6. 環(huán)境溫度與濕度控制

施工時，環(huán)境溫度應保持在5~35℃的范圍內，以確保粘鋼膠在理想的溫度條件下固化。同時，環(huán)境濕度不應超過90%，過高的濕度可能影響粘合劑的性能。確保混凝土表面溫度不超過35℃，以避免粘貼過程中膠水的異常固化。高溫可能導致膠水失去一些粘結強度，影響加固效果。

7. 混凝土表層含水率控制

在施工前，粘貼部位混凝土表層的含水率不應大于4%。過高的含水率可能減弱粘鋼膠粘結能力，從而影響結構的強化效果。

8. 仔細檢測與監(jiān)控

在施工過程中，應該仔細檢測和監(jiān)控施工環(huán)境的各項參數(shù)。使用溫濕度計等儀器確保施工環(huán)境始終處于合適的范圍內，從而保證粘鋼加固工程的順利進行。

9. 合理安排施工時間

由于環(huán)境條件受季節(jié)和氣候的影響，合理安排施工時間也是非常重要的。選擇氣溫適中、濕度適宜的季節(jié)進行加固工程，可以最大限度地確保環(huán)境條件的穩(wěn)定性。

通過上述技巧，可以有效地控制粘鋼加固養(yǎng)護期間的溫度，確保加固效果和結構的安全性。

粘鋼加固施工的最佳季節(jié)

高溫下粘鋼膠性能變化

粘鋼加固后如何檢測質量

粘鋼加固養(yǎng)護期濕度控制
