維布施工質(zhì)量控制要點(diǎn)包括：施工前確保基層處理達(dá)標(biāo)，表面平整、干燥、無(wú)油污；按規(guī)范裁剪碳纖維布，避免浪費(fèi)與尺寸不符；配置樹(shù)脂時(shí)精準(zhǔn)控制比例與攪拌時(shí)間，保證均勻性；涂抹樹(shù)脂應(yīng)均勻且厚度適中，防止氣泡與空洞；粘貼碳纖維布要平整無(wú)褶皺，從一端向另一端逐步壓實(shí)，確保與基層緊密貼合；固化過(guò)程中控制環(huán)境溫度與濕度，保障固化效果；施工后檢查有無(wú)空鼓、脫落等缺陷，及時(shí)修補(bǔ)。

碳纖維布施工質(zhì)量控制要點(diǎn)

一、施工前的質(zhì)量控制

• 材料方面
  • 材料進(jìn)場(chǎng)時(shí)，施工單位應(yīng)會(huì)同監(jiān)理人員對(duì)碳纖維布的品種、批號(hào)、包裝、中文標(biāo)志、產(chǎn)品合格證、出廠日期、出廠檢驗(yàn)報(bào)告等進(jìn)行檢查。
  • 要根據(jù)設(shè)計(jì)要求選擇合適的碳纖維布，例如根據(jù)碳纖維絲編織方向（單向和雙向）、厚度、抗拉強(qiáng)度、延伸率等指標(biāo)進(jìn)行選擇，像在某些工程中選用UT70 - 30型單向碳纖維布，產(chǎn)品寬度50㎝，厚度0.167㎜，抗拉強(qiáng)度3000MPa，延伸率1.4%。
  • 配套樹(shù)脂粘膠的選擇也很關(guān)鍵，根據(jù)用途分為底層樹(shù)脂、找平樹(shù)脂、浸漬樹(shù)脂。底層樹(shù)脂要能提高混凝土基面強(qiáng)度及其與上層碳纖維材料的粘結(jié)性；找平樹(shù)脂適用于封閉混凝土裂縫、填充缺口等連接部位及表面整平等；浸漬樹(shù)脂要對(duì)碳纖維布有良好的滲透性和粘結(jié)性，硬化后與碳纖維布形成高強(qiáng)度復(fù)合材料并與被加固混凝土牢固粘結(jié)。并且材料進(jìn)場(chǎng)后應(yīng)立即抽樣送檢，待檢驗(yàn)合格后方可投入使用。
• 施工場(chǎng)地與計(jì)劃方面
  • 確定施工計(jì)劃，明確施工的時(shí)間、地點(diǎn)和施工隊(duì)伍。施工場(chǎng)地要平整、無(wú)雜物和障礙物，清理好施工現(xiàn)場(chǎng)周?chē)睦碗s物。
  • 充分了解碳纖維布的性能和特點(diǎn)，熟悉施工材料的規(guī)格、質(zhì)量和使用方法，以便合理安排施工過(guò)程。

二、施工過(guò)程中的質(zhì)量控制

• 混凝土粘貼面處理

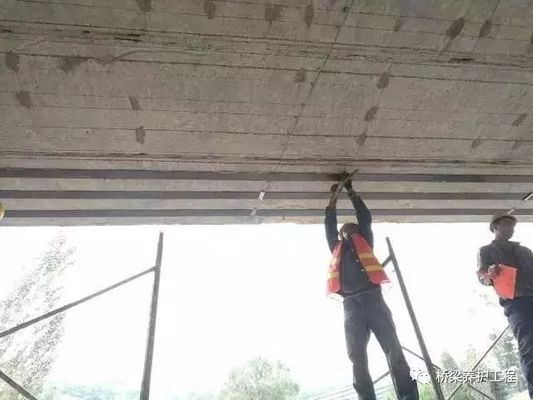

  • 用手提砂輪機(jī)將混凝土表面劣化層（風(fēng)化層、污物、脫模劑層、浮漿浮塊）除去，并打磨至粗骨料出現(xiàn)為止，打磨完后用高壓氣槍將粉塵及松動(dòng)物質(zhì)清除，并確保其充分干燥，表面平整無(wú)灰塵。若補(bǔ)強(qiáng)施工范圍內(nèi)存在銳利棱角，需將其磨成1 - 2㎝以上圓弧R角，以免造成應(yīng)力集中而降低補(bǔ)強(qiáng)效果。鋼筋露出部位須做防銹處理，加固施工范圍若有裂縫現(xiàn)象產(chǎn)生，須根據(jù)裂縫寬度進(jìn)行裂縫封閉或灌膠處理。
  • 在粘貼碳纖維布之前，要對(duì)混凝土粘貼面進(jìn)行定位放線(xiàn)，如使用角磨機(jī)打磨除去1 - 2mm厚表層，打磨完畢后用壓縮空氣吹凈浮灰，最后用脫脂棉布沾丙酮，待表面完全干燥之后對(duì)其進(jìn)行表面修補(bǔ)，等待下一道工序的進(jìn)行（以卡本碳纖維板施工為例，可作參考）。
• 浸漬膠的配置與涂抹
  • 不同廠家結(jié)構(gòu)膠會(huì)有所不同，以卡本碳纖維板浸漬膠為例，卡本浸漬膠分為A、B兩個(gè)組分，取凈容器和電子秤按說(shuō)明書(shū)將浸漬膠進(jìn)行配比混合，注意在進(jìn)行混合時(shí)應(yīng)沿著一個(gè)方向進(jìn)行混合，現(xiàn)用現(xiàn)配。在碳纖維布上面涂抹浸漬膠時(shí)，應(yīng)保證浸漬膠厚度達(dá)到3 - 5mm，并且中間厚兩邊薄，保證在粘貼碳纖維布時(shí)膠體能夠完全覆蓋碳布并在碳布兩側(cè)有少量溢出。

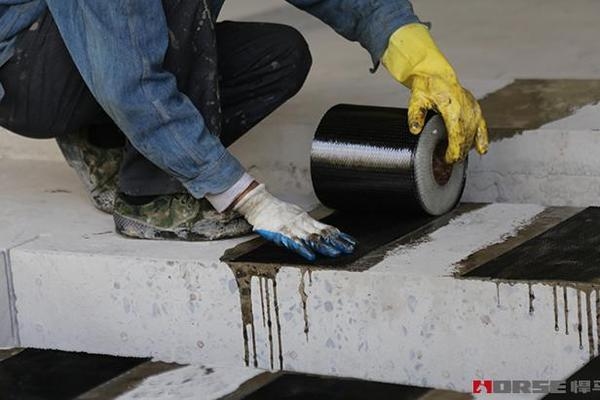

• 碳纖維布粘貼
  • 要從中間向兩側(cè)貼碳纖維布，因?yàn)槭┕み^(guò)程中會(huì)產(chǎn)生一定的氣泡，而氣泡會(huì)直接影響碳纖維布的加固效果。
  • 碳纖維布施工最好由專(zhuān)業(yè)的施工團(tuán)隊(duì)完成，因?yàn)樘祭w維布施工具有較強(qiáng)的專(zhuān)業(yè)性。
  • 施工不可在低于5℃的環(huán)境下進(jìn)行，若環(huán)境低于5℃，要與適用于低溫的配套樹(shù)脂配合使用，或者采取升溫處理措施。
  • 轉(zhuǎn)角粘貼處要進(jìn)行倒角處理打磨成圓弧狀，圓弧半徑不應(yīng)小于20mm。
  • 樹(shù)脂初期硬化完成前，不能涂刷碳纖維專(zhuān)用漆，如果表面有不平整的地方，可用環(huán)氧樹(shù)脂砂漿作細(xì)部找平后再涂刷。

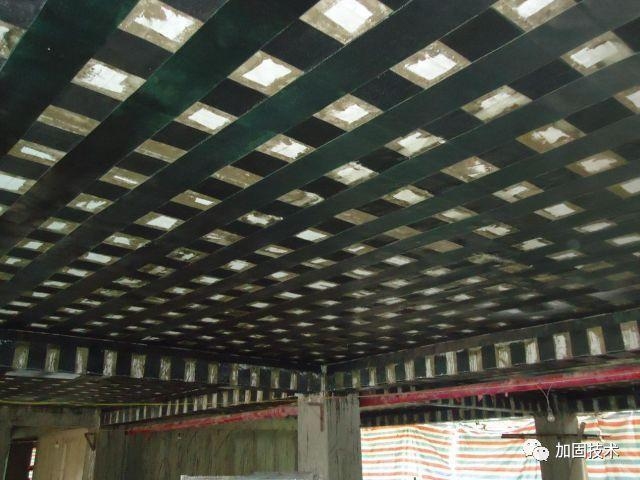

三、施工后的質(zhì)量控制

• 臨時(shí)支撐與強(qiáng)度保障（以碳纖維板為例，可作參考）
  • 粘貼完碳纖維板后（碳纖維布類(lèi)似），應(yīng)對(duì)其進(jìn)行臨時(shí)支撐（24小時(shí)后方可拆除），因?yàn)榻Y(jié)構(gòu)膠需要一定的時(shí)間才能達(dá)到它的使用強(qiáng)度，在未達(dá)到強(qiáng)度之前，因?yàn)橹亓Φ脑?，可能?huì)導(dǎo)致碳纖維板（布）與混凝土構(gòu)件產(chǎn)生剝離，使得其有效粘貼面積不足影響加固效果。
• 施工現(xiàn)場(chǎng)清理與質(zhì)量檢查
  • 施工完成后，必須對(duì)施工現(xiàn)場(chǎng)進(jìn)行清理，清除碳纖維布和其他施工材料的殘留物，保持施工現(xiàn)場(chǎng)的整潔和安全。還要對(duì)施工質(zhì)量進(jìn)行檢查和評(píng)估，確保施工達(dá)到設(shè)計(jì)要求和標(biāo)準(zhǔn)，同時(shí)，還要進(jìn)行驗(yàn)收，并對(duì)施工質(zhì)量進(jìn)行記錄和歸檔。
• 定期維護(hù)保養(yǎng)
  • 完成施工后，還需要定期對(duì)碳纖維布進(jìn)行維護(hù)保養(yǎng)，檢查碳纖維布的狀況和性能，及時(shí)進(jìn)行維修或更換，以延長(zhǎng)碳纖維布的使用壽命。

碳纖維布施工溫度控制技巧

碳纖維布施工常見(jiàn)問(wèn)題及解決

碳纖維布施工后檢測(cè)方法

碳纖維布施工環(huán)境要求
