加固圖紙?jiān)嚇拥年P(guān)鍵步驟

1. 圖紙的初步審查

在開始加固圖紙?jiān)嚇又埃紫刃枰獙?duì)圖紙進行全面的審查。這包括理解圖紙的整體布局、比例尺、坐標系以及其他相關的標注和解釋。圖紙中的尺寸通常會以不同的形式和符號表示，例如直線、箭頭、標注等，因此需要確保理解并正確解讀這些符號的含義。

2. 尺寸的精確測量

圖紙中會標注每個構件的尺寸，例如鋼梁、支撐柱等。這些尺寸一般以毫米或厘米為單位，需要仔細測量和標注。在查看構件尺寸時，應特別注意其長度、寬度和高度等關鍵尺寸，確保符合設計要求。此外，還需要確認連接件尺寸，如螺栓孔的直徑、螺栓的長度和螺母的尺寸等，因?yàn)檫@些尺寸對于加固結構的穩定性至關重要。

3. 材料和規格的核對

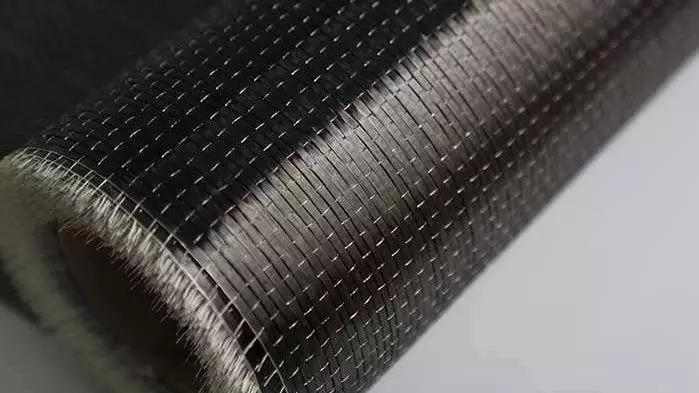

圖紙中會體現材質相關的標注，例如碳纖維布本身的材質特性（如采用300g/m2，計算厚度為0.167mm，抗拉強度標值不小于3400MPa，彈性模量不小于210000MPa，伸長率不小于1.4%等）。施工時要選擇符合要求的材料進行加固，錯誤的材質選擇可能會影響加固效果，帶來嚴重后果。

4. 特殊標注的解讀

加固圖紙中可能會有一些特殊的標注，例如2T-200表示梁底粘2層200mm寬的碳纖維布，T表示碳纖維布加固。這些標注詳細地說明了碳纖維布的層數和寬度信息，是碳纖維加固圖紙中常見的標注方式。這些特殊標注提供了關于加固方法、層數、寬度等重要信息，需要準確理解和執行。

5. 計算公式的應用

一些圖紙上可能會包含計算公式，這些公式是為了更好地描述零件的特征和屬性，這可以幫助機器人或其他自動化設備進行生產。在碳纖維加固中，如果需要計算碳纖維布的用量或者加固后結構的承載能力等情況時，計算公式就能發揮作用，施工人員可以根據公式準確施工并保證加固效果。

6. 注意圖紙的更新

在進行加固工程時，圖紙可能會經常更新和修改。因此，在查看圖紙尺寸時，要確保使用最新版本的圖紙，并注意檢查是否有任何更新或修改。這是確保加固工程質量和安全性的關鍵步驟。

7. 實驗裝置的準備

如果涉及到實驗驗證，還需要準備相應的實驗裝置。例如，光固化玻纖加固混凝土試樣組件的制備裝置包括固定槽、燈架和紫外燈等。這些裝置需要按照?qǐng)D紙的要求進行精確制作和調試，以確保實驗的準確性和可靠性。

8. 實驗過程的監控

在實驗過程中，需要對試樣進行實時監控，記錄各項數據，如受力情況、變形情況等。這些數據將用于分析加固效果和驗證設計的合理性。實驗過程中還需要注意試樣的受力偏心問題，確保實驗結果的真實性和有效性。

通過以上步驟，可以確保加固圖紙?jiān)嚇拥倪^程科學、嚴謹，從而為加固工程的成功實施提供堅實的基礎。
