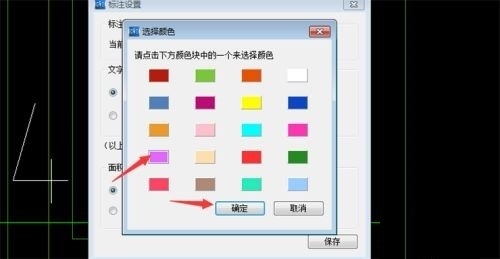

D圖紙顏色標記檢查法是確保圖紙準確性和可讀性的重要方法，該方法通過合理運用不同顏色標注，區分圖紙中的各類元素和信息，從而提升圖紙質量，在具體操作中，紅色常用于重要尺寸和警告信息，藍色適用于一般尺寸標注，綠色多用于輔助線和參考尺寸，黑色作為基礎色用于大多數標注，特殊顏色如黃色可用于高亮顯示，紫色則偶爾用于特殊標注或注釋，為確保標注清晰可見，應選擇與背景色對比度高的顏色，并保持同一項目中標注顏色的一致性，避免混淆，需注意避免使用過于鮮艷或刺眼的顏色，以免影響閱讀體驗。

CAD圖紙顏色標記檢查法

• 一、依據圖層顏色檢查
  • 在CAD中，不同的圖層往往被設置為不同的顏色，這有助于區分不同類型的圖形元素。例如，墻體層可能是白色，門窗層可能是藍色等。通過查看圖形元素所在的圖層顏色，可以初步判斷元素的類型是否正確。如果某個元素的顏色與其應在圖層的顏色不符，可能存在繪圖錯誤或者圖層設置錯誤。比如，正常情況下墻體應在白色圖層，如果發現墻體顏色為藍色，就需要檢查是否將墻體繪制到了門窗圖層上。
• 二、根據顏色代表的常規意義檢查
  • 實體與結構：黑色通常用于表示實體物體或者主要結構。如果在檢查中發現代表實體結構的部分不是黑色，可能需要進一步查看是否正確繪制或者是否存在顏色顯示問題。
  • 電氣設備：紅色通常用于表示電線、電纜、管道或者其他電氣設備。若圖紙中有紅色元素，可檢查是否為電氣相關部分，如果不是則可能存在標識錯誤。
  • 水管等液體設備：藍色一般表示水管、水系統或者其他液體設備。看到藍色元素時，應檢查是否與水系統相關，若不相關則需確認是否標記錯誤。
  • 植被等自然元素：綠色常常用來表示植被、草坪或者其他與自然環境相關的元素。如果綠色部分不是自然元素相關，可能存在錯誤標記的情況。
• 三、對比標準顏色與實際顏色檢查
  • 如果所在單位或項目有特定的CAD顏色標準，例如規定標注為某一特定顏色。那么可以通過對比實際圖紙中的顏色與標準顏色，來檢查是否符合要求。若不符合，可能是繪圖時顏色選擇錯誤或者后期修改導致顏色改變。
